STACKER - stroj za automatsko slaganje izolacijskih ploča

Mobilni robotski sustav koji precizno slaže izolacijske ploče u stogove na kraju proizvodne linije, spreman za pakiranje ili predaju robotiziranoj liniji koja slijedi.

CAD render stroja STACKER izrađen u SolidWorksu

Upravljanje

Siemens S7-1200

Broj osi

9 (SMC pogoni)

Formati ploča

2 veličine

Aktuatori

Cilindri, servo osi, transporteri

Sigurnost

Nužni isklop, sigurnosna vrata

Izvedba

Mobilna jedinica

Način rada

Preuzimanje "u letu" i slaganje po receptu

Na kraju proizvodne trake kontinuirano dolaze obrađeni komadi izolacije. STACKER preuzima izolacije "u letu" te ih, ovisno o unesenom receptu, slaže u stog željene visine. Nakon slaganja stog izlazi iz stroja na izlazni stol, spreman za pakiranje.

Funkcija je naizgled jednostavna, ali mehanički je zahtjevna - brzine punjenja su velike pa stroj radi na samoj granici mehaničke izdržljivosti. Softverski je bilo izazovno razviti dovoljno brzu logiku jer velik broj uređaja međusobno komunicira, a reakcije stroja su potrebne praktički u ciklusu takta PLC-a.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: HMI panel, a ispod njega fizičke preklopke za odabir načina rada (ručno/auto) te tipke start/stop.

Fizička upravljačka stanica

HMI panel
Preklopka ručno/auto
Tipke start/stop
Sigurnosno električno povezivanje s ostatkom linije

Funkcionalnosti

Logiranje grešaka
Spremanje grešaka i varijabli u arhivu na USB
Ručno upravljanje sa svim dozvolama
Nadzor automatike kroz praćenje sekvence
Prikaz svih relevantnih podataka iz softvera
Recepti stroja za različite bauforme
Brojači za praćenje proizvodnje

Ugrađena oprema i značajke

Tehnički detalji stroja

Dvije veličine ploča

Jedan stroj opslužuje oba formata ploča bez potrebe za preprogramiranjem cijelog ciklusa - format se bira kroz recept.

S7-1200 upravljanje

Siemens PLC koordinira cijeli ciklus slaganja i sinkronizaciju svih osi.

9 osi na SMC pogonima

Precizno pozicioniranje pri velikim brzinama punjenja, na granici mehaničke izdržljivosti.

Mobilna izvedba

Stroj se dovozi na liniju kad je potreban i uklanja kad se rade druge bauforme.

Prilagođeni blokovi za osi

Softverski moduli razvijeni posebno za sinkrono upravljanje svakom osi u ciklusu takta PLC-a.

Vizualizacija procesa

Pregledno HMI sučelje operaterima prikazuje stanje stroja i tijek slaganja u stvarnom vremenu.

Galerija

Elektroormar i upravljanje

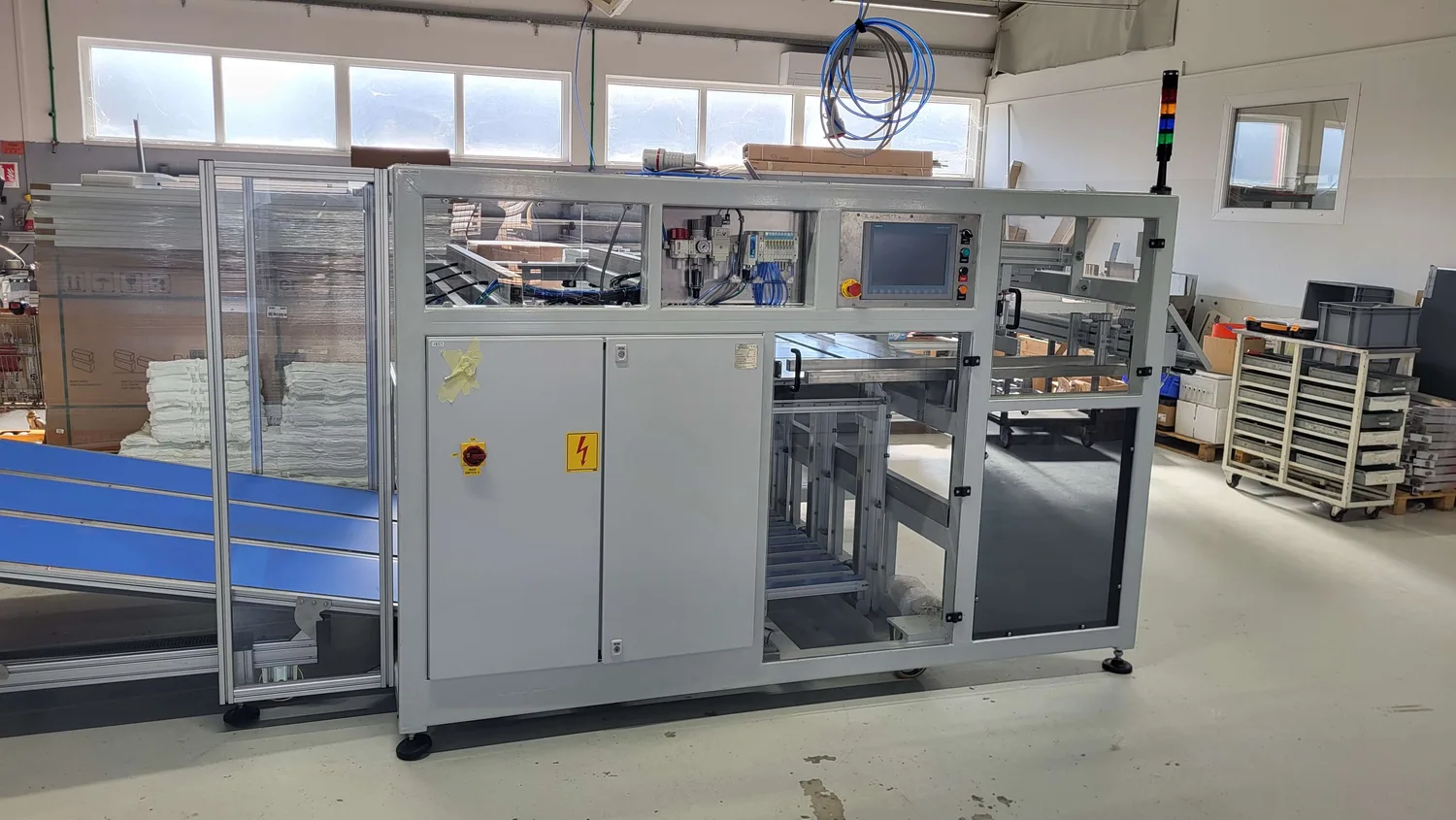

HMI upravljačka ploča i Siemens sučelje na stroju STACKER

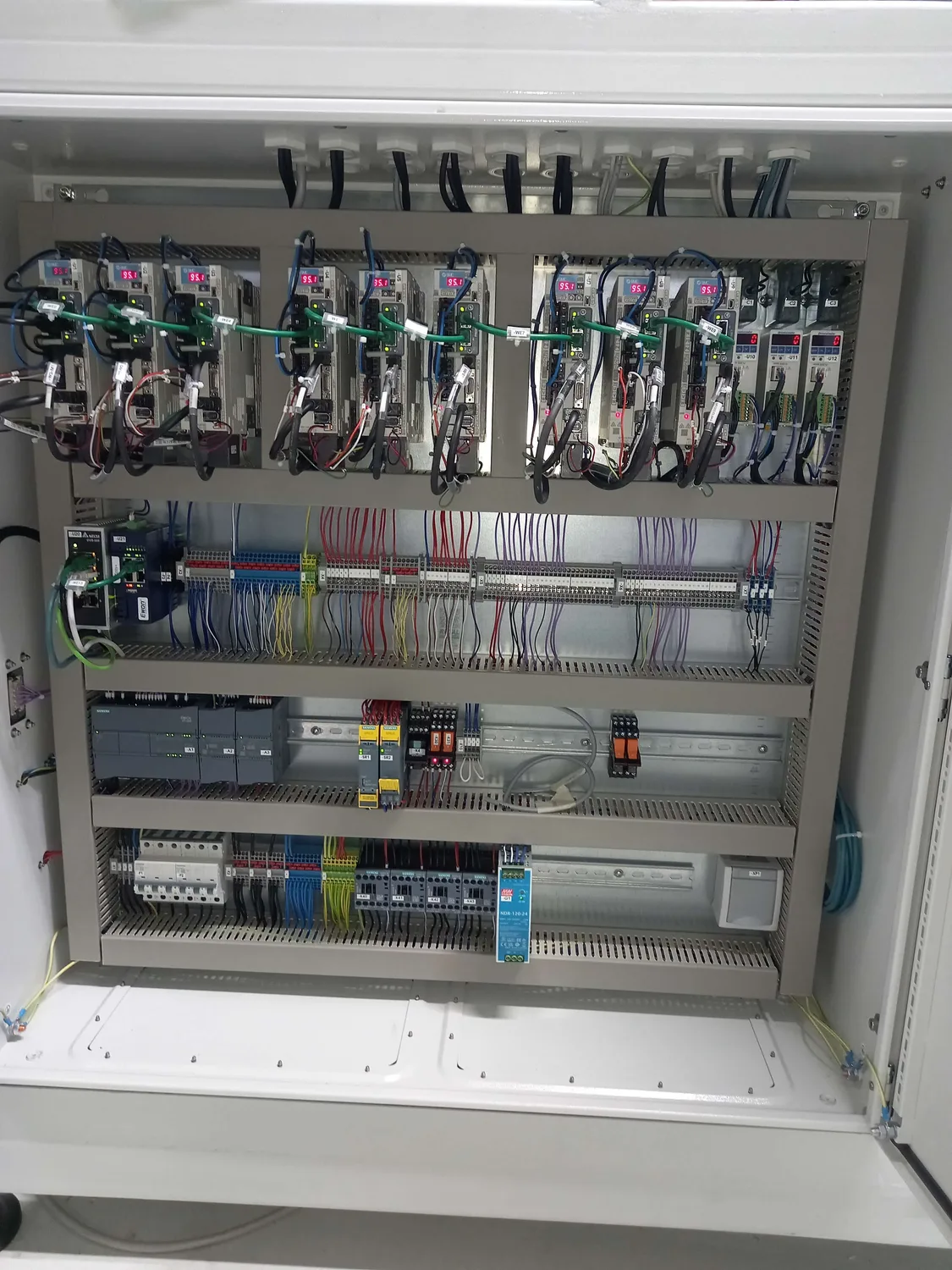

Unutrašnjost elektroormara sa servo pretvaračima za upravljanje osima

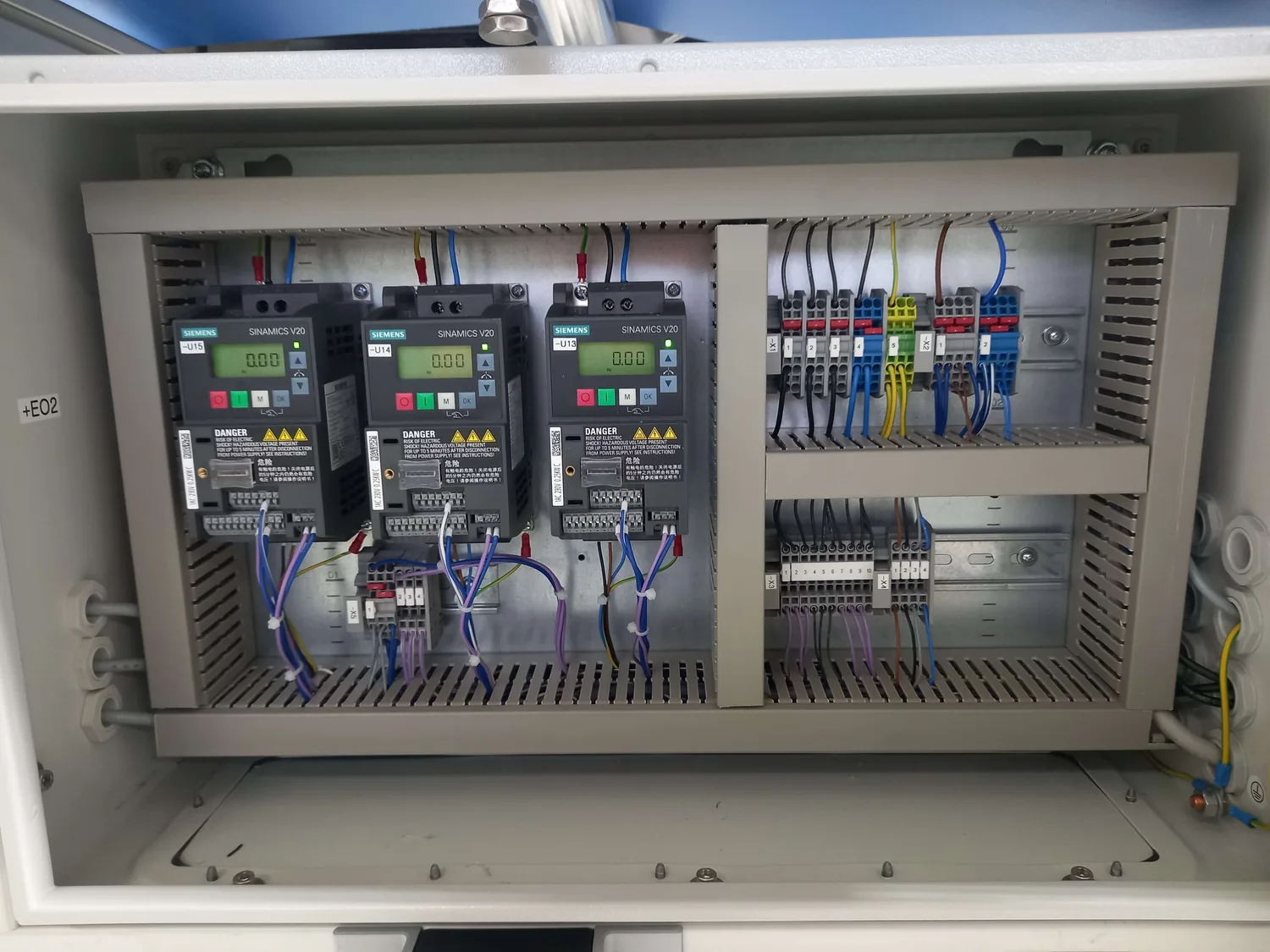

Frekvencijski pretvarači Siemens Sinamics V20 za pogon transportera

Video

Stroj u pogonu

Videozapise ostalih strojeva i uređaja možete pogledati na:

ENSO Automation YouTube kanal

Case study

Realizirano u projektu: Knauf Insulation

Pročitajte kako je STACKER smanjio broj radnika sa šest na tri i pripremio liniju za robotizaciju.

Pogledajte case study →
