StrojElektronička industrija

PREMKO - stroj za premotavanje kolutova

Stroj koji premotava kolutove s mogućnošću preciznog pozicioniranja i praćenja svakog komada na pakirnoj traci za TDK Croatia.

CAD render stroja PREMKO za premotavanje kolutova

Klijent

TDK Croatia

Lokacija

Kutina, Hrvatska

Godina izrade

2019

Izgrađenih jedinica

Aktuatori

2x servo motor (pogon ispitivanog i pomoćnog koluta)

Mjerenje

Mjerač pozicije komada na pakirnoj traci

Način rada

Premotavanje uz brojanje i pozicioniranje ispitivanih komada

PREMKO premotava kolutove s mogućnošću preciznog pozicioniranja ispitnih komada. Na lijevoj strani stroja nalazi se prihvat za kolut koji se ispituje, pogonjen servo motorom, dok se na desnoj strani nalazi prihvat za pomoćni kolut na koji se traka namata tijekom rada.

Traka koja se premata s koluta na kolut prolazi preko mjerača komada koji broji pozicije u pakirnoj traci - pozicija trenutnog komada prikazana je na HMI panelu, pa je u svakom trenutku vidljivo koji se komad nalazi na ispitivačkom mjestu označenom strelicom.

Upravljanje

Sučelje i upravljačka logika

Upravljanje ciklusom premotavanja izvedeno je PLC-om, a komunikacija operatera sa strojem odvija se kroz HMI panel i tipkala.

Fizička upravljačka stanica

HMI panel
Tipkala za upravljanje strojem
Prihvat za ispitivani kolut (servo pogon)
Prihvat za pomoćni kolut (servo pogon)

Funkcionalnosti

Prikaz pozicije trenutnog komada na traci
Praćenje brzine premotavanja
Signalizacija dolaska komada na ispitivačko mjesto

Ugrađena oprema i značajke

Tehnički detalji stroja

Dva neovisna servo pogona

Zaseban servo motor pogoni ispitivani i pomoćni kolut, omogućujući kontrolirano premotavanje trake.

Mjerač pozicije komada

Sustav broji i prikazuje poziciju svakog komada na pakirnoj traci tijekom premotavanja.

Označeno ispitivačko mjesto

Traženi komad se precizno pozicionira na mjesto ispitivanja označeno strelicom.

Galerija

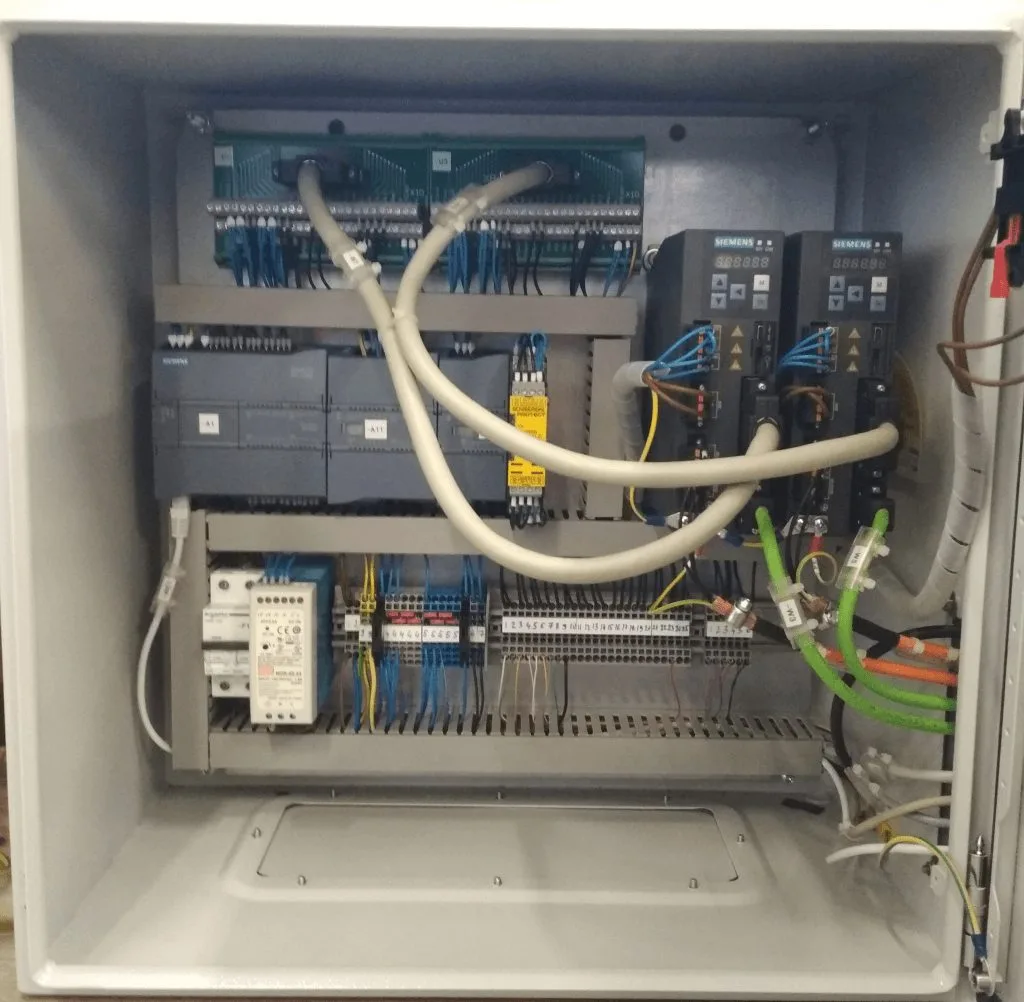

Upravljački ormar

Elektroormar stroja PREMKO za premotavanje kolutova
