StrojElektronička industrija

SOLMAC - stanica za lemljenje elektroničkih komponenti

Poluautomatska stanica za lemljenje komponenti na PCB-u, sa zaštićenim radnim područjem i dvoručnom kontrolom pokretanja ciklusa za TDK Croatia.

CAD render stanice SOLMAC za lemljenje elektroničkih komponenti

Klijent

TDK Croatia

Lokacija

Kutina, Hrvatska

Godina izrade

2024

Upravljanje

Safety PLC

Aktuatori

Cilindri, servo os, lemilica

Sigurnost

Nužni isklop, svjetlosna zavjesa, dvoručna kontrola

Način rada

Lemljenje uz dvoručnu kontrolu i zaštićeno radno područje

SOLMAC je stanica za lemljenje elektroničkih komponenti na tiskanoj pločici (PCB-u) za TDK Croatia u Kutini. Operater postavlja komponentu u kućište u radnom dijelu stanice, koje je sa svih strana zaštićeno svjetlosnom zavjesom.

Ciklus lemljenja pokreće se tek kada operater istovremeno pritisne obje tipke dvoručne kontrole - time su ruke operatera izvan radnog područja u trenutku kada lemilica ulazi u pogon. Nakon što servo os pozicionira lemilicu i lemljenje završi, zalemljena komponenta se vadi i postupak se ponavlja za sljedeći komad.

Upravljanje

Sučelje i upravljačka logika

Sigurnost operatera na stanici je prioritet jer se radi o ručnom umetanju komponenti uz automatizirani ciklus lemljenja. Svim sigurnosnim uređajima upravlja safety PLC certificiran za ovu kategoriju rizika.

Fizička upravljačka stanica

Dvoručna kontrola za pokretanje ciklusa
Svjetlosna zavjesa oko radnog područja
Nužni isklop
Servo os za pozicioniranje lemilice

Funkcionalnosti

Nadzor stanja svih sigurnosnih uređaja
Signalizacija statusa ciklusa lemljenja
Parametri lemljenja podesivi kroz recept

Ugrađena oprema i značajke

Tehnički detalji stroja

Dvoručna kontrola

Ciklus lemljenja pokreće se isključivo kada su obje ruke operatera na tipkama, izvan dosega lemilice.

Svjetlosna zavjesa

Ulazak u radno područje tijekom ciklusa trenutno zaustavlja stanicu.

Safety PLC

Svi sigurnosni uređaji - zavjesa, isklop, dvoručna kontrola - nadzirani su kroz certificirani safety PLC.

Servo os za lemilicu

Precizno pozicioniranje osigurava ponovljiv rezultat lemljenja na svakom komadu.

Galerija

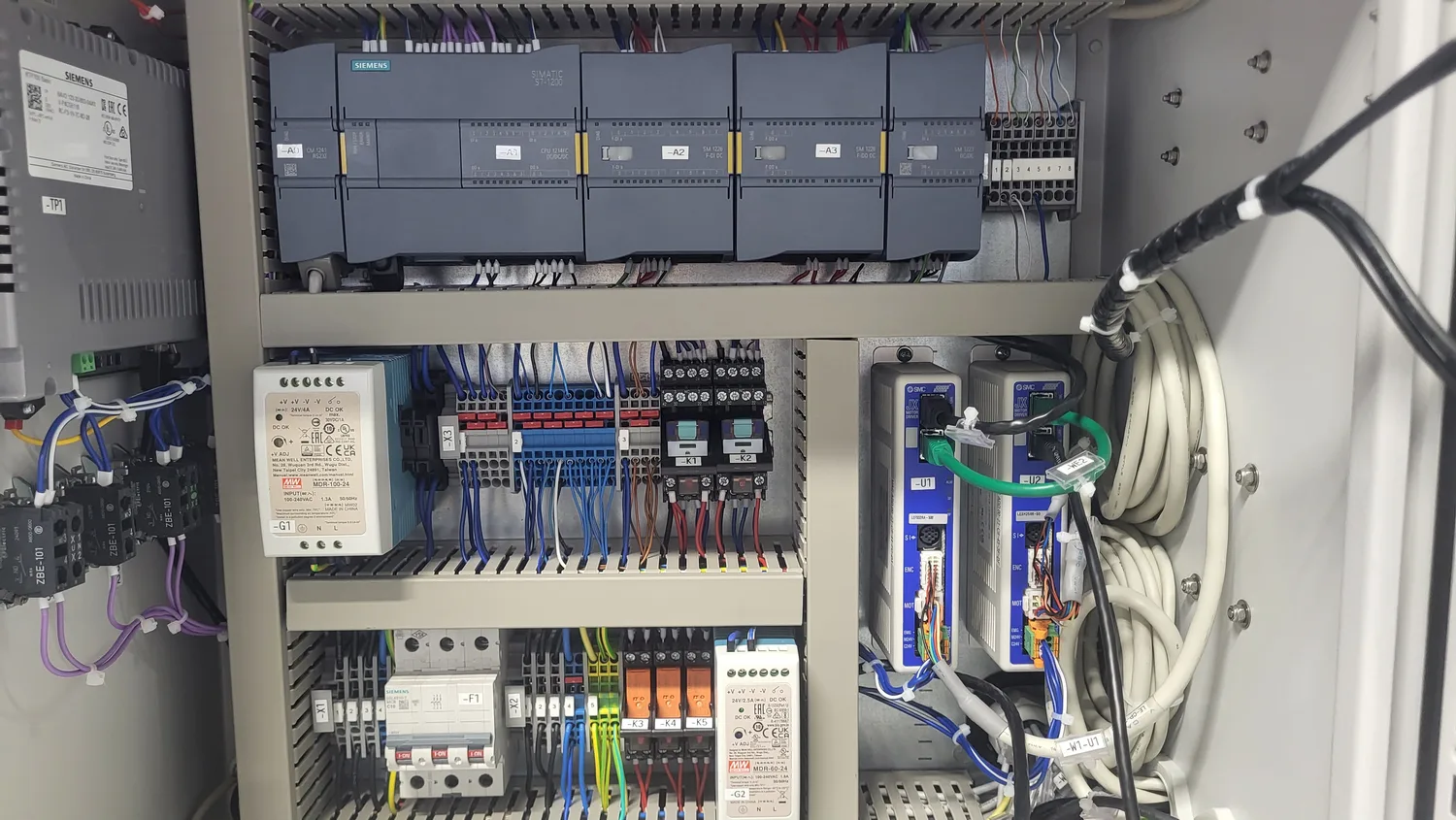

Upravljački ormar

Elektroormar sa safety PLC upravljanjem stanice SOLMAC
