BRIZ - stroj za brojanje, izbijanje i pakiranje komponenti

Stroj koji broji, izbija i pakira elektroničke komponente u kutije s umetnutim zaštitnim papirima, spremne za otpremu, za TDK Croatia.

CAD render stroja BRIZ za brojanje, izbijanje i pakiranje komponenti

Klijent

TDK Croatia

Lokacija

Kutina, Hrvatska

Godina izrade

2018

Upravljanje

PLC S7-1200

Aktuatori

Pneumatika i servo osi (SMC), transporteri

Kontrola kvalitete

Kamera na PC-u, software u OpenCV-u

Način rada

Od kartice s komponentama do zapakirane kutije

BRIZ broji, izbija i pakira elektroničke komponente. Kartice s komponentama ubacuju se na ulaznu ploču, odakle ih električna os prenosi do pozicije za izbijanje, gdje izbijač izbija komponente iz kartice.

Izbijeni komadi padaju na kliznu ploču iznad kutije za pakiranje, gdje ih broji kamera spojena na PC sa softverom razvijenim u OpenCV-u. PLC uspoređuje broj komada koje je prepoznala kamera s očekivanim brojem kako bi provjerio da nijedan komad nije zapeo ili da nije loše izbijen - ako je broj ispravan, klizna ploča se otvara i komadi se nježno spuštaju u kutiju, a pomicanje transportera kutije naprijed-natrag osigurava njihovo ravnomjerno slaganje.

Kutija se transportira do pozicije za umetanje zaštitnih papira i postavljanje poklopca čim se u njoj nakupi željeni broj komada. Nakon postavljanja poklopca gotova kutija se transportira dalje, spremna za otpremu.

Upravljanje

Sučelje i upravljačka logika

Cijeli proces brojanja, izbijanja i pakiranja vodi PLC, koji usklađuje rad ulaznih spremnika, sustava za brojanje i sustava za transport kutija.

Fizička upravljačka stanica

Ulazna ploča za kartice s komponentama
Spremnici za kutije i poklopce
Tipkala za upravljanje strojem

Funkcionalnosti

Praćenje broja izbrojanih i izbijenih komada
Nadzor popunjenosti spremnika za kutije i poklopce
Signalizacija završetka pakiranja kutije

Ugrađena oprema i značajke

Tehnički detalji stroja

Kontrola brojem kamere

Kamera na PC-u sa softverom u OpenCV-u broji izbijene komade, a PLC uspoređuje taj broj kako bi otkrio zapeo ili loše izbijen komad prije nego što dođe do kutije.

Odvojeni spremnici

Zasebni ulazni spremnici za kutije i poklopce omogućuju dulji autonoman rad stroja.

Umetanje zaštitnih papira

Prije zatvaranja kutije, sustav automatski umeće zaštitne papire preko upakiranih komponenti.

Galerija

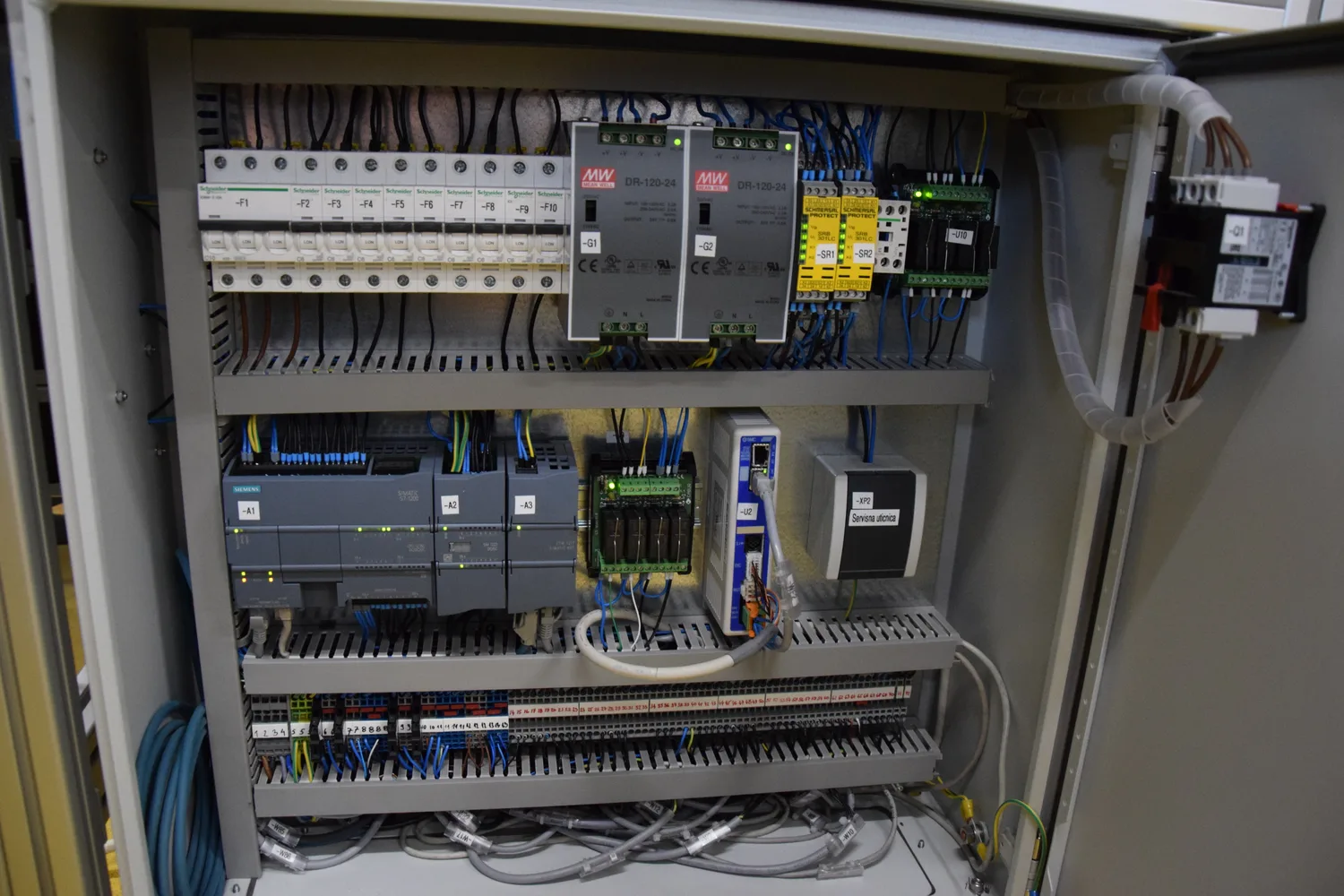

Upravljački ormar
