KRIVULJA - stroj za optičku kontrolu plastičnih komponenti

Kompaktna stolna jedinica koja vibracijski dovodi plastične komponente do okretnog stola te kamerom provjerava ispravnost oblika krivulje svakog komada.

CAD render stroja KRIVULJA izrađen u SolidWorksu

Upravljanje

Siemens S7-1200 + SIMATIC HMI

Aktuatori

Kružni i linearni vibrododavač, elektro okretni stol, Festo pneumatika

Pogon stola

Estun servo pogon

Senzorika

Industrijska Basler kamera s prstenastom rasvjetom

Sigurnost

Nužni isklop

Izvedba

Kompaktna stolna jedinica

Način rada

Rotacija na okretnom stolu uz optičku provjeru krivulje

Plastične komponente se usipavaju u kružni vibrododavač koji ih orijentira i predaje linearnom vibrododavaču. Linearni vibrododavač dobavlja komponente do elektro okretnog stola pogonjenog servo motorom.

Na okretnom stolu industrijska Basler kamera s prstenastom rasvjetom snima krivulju komponente i snimku šalje na industrijsko računalo (PC), gdje custom razvijeni OPKO softver uspoređuje oblik sa zadanom krivuljom i donosi odluku o ispravnosti. PC rezultat prosljeđuje na Siemens S7-1200 PLC - ispravne komponente idu u kutiju za dobre komade, dok se neispravne Festo pneumatskim cilindrom odvajaju u posebnu kutiju.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: HMI panel, a ispod njega fizičke tipke start/stop, nužni isklop i tipka za potvrdu greške.

Fizička upravljačka stanica

HMI panel (Siemens Simatic)
Tipke start/stop
Nužni isklop
Tipka za potvrdu greške

Funkcionalnosti

Prikaz snimke krivulje komponente uživo tijekom kontrole
Status ispravnosti komada u stvarnom vremenu
Ručno upravljanje strojem
Prikaz alarma i grešaka

Ugrađena oprema i značajke

Tehnički detalji stroja

Elektro okretni stol na servo pogonu

Servo pogon precizno pozicionira svaku komponentu na mjesto za optičku provjeru.

Basler kamera za snimanje krivulje

Industrijska Basler kamera s prstenastom rasvjetom snima oblik komponente i snimku šalje na industrijsko računalo (PC).

OPKO softver za strojni vid

Custom razvijeni OPKO softver na PC-u uspoređuje snimljenu krivulju sa zadanim oblikom i donosi odluku o ispravnosti komada.

Festo pneumatika

Neispravne komponente se na izlazu odvajaju Festo pneumatskim cilindrom, upravljanim signalom iz PLC-a.

Siemens S7-1200 upravljanje

PC nakon obrade slike šalje podatak o ispravnosti komponente na PLC, koji koordinira dobavu, rotaciju stola i razdvajanje komada.

Kompaktna izvedba

Vibrododavač, upravljačka stanica i optička kontrola smješteni su na jednoj stolnoj jedinici.

Galerija

Elektroormar i okretni stol

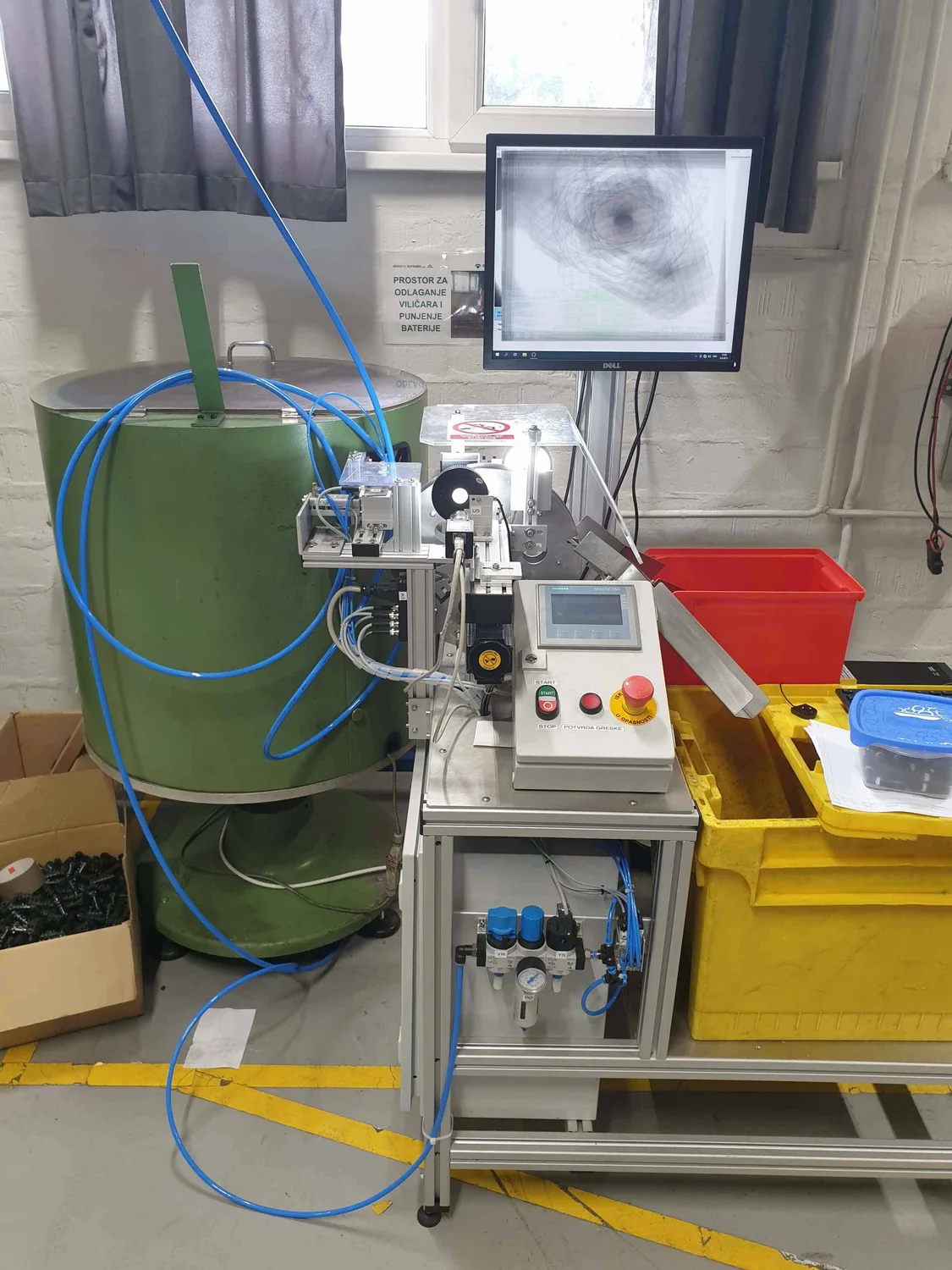

Kružni vibrododavač i HMI upravljačka stanica stroja KRIVULJA s prikazom snimke komponente na monitoru

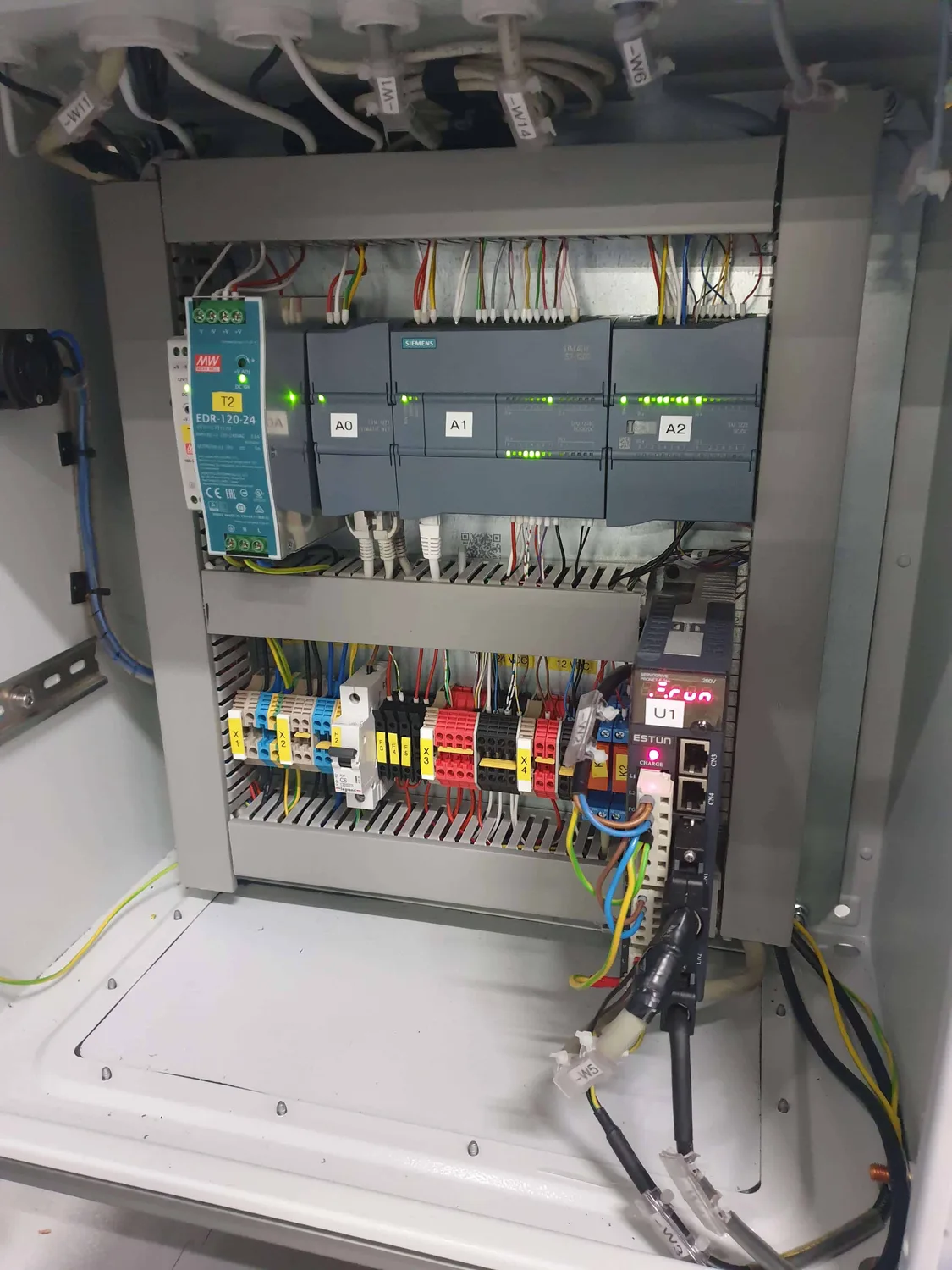

Siemens SIMATIC S7-1200 PLC i Estun servo pogon u elektroormaru stroja KRIVULJA

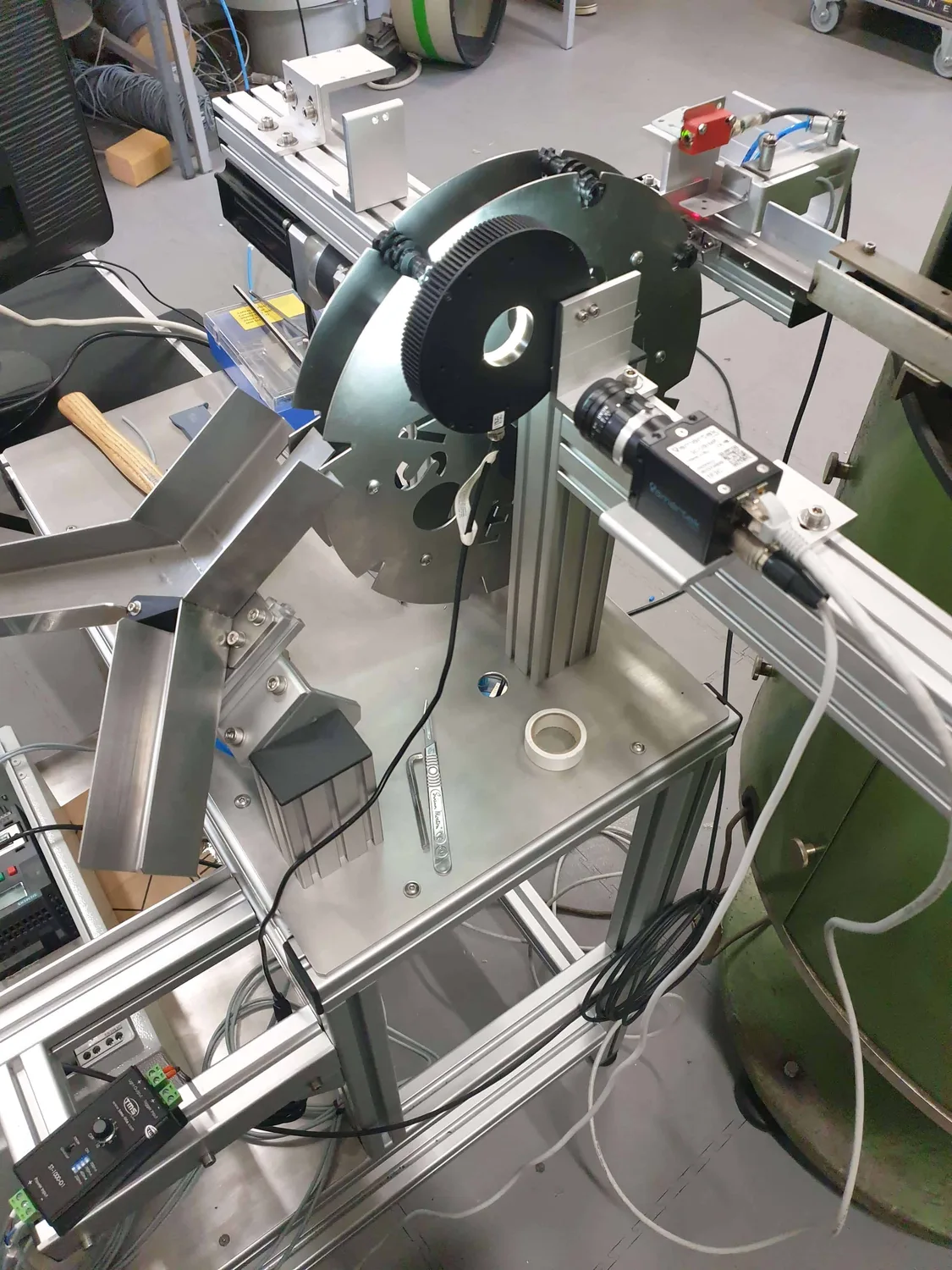

Elektro okretni stol s Basler kamerom za optičku provjeru krivulje plastične komponente na stroju KRIVULJA

Video

Stroj u pogonu
