LINKO - stroj za optičku kontrolu metalnih komada

Stroj koji vibrododavačima dovodi metalne komade do kamere te automatski razdvaja ispravne od neispravnih komada na temelju PLC odluke.

CAD render stroja LINKO izrađen u SolidWorksu

Aktuatori

2x kružni vibrododavač (AFAG) + linearni, dvostruka staza

Senzorika

Sensopart pametne kamere (Profinet)

Upravljanje

Siemens PLC

Pneumatika

SMC

Takt

90 komada/min

Izrađeno jedinica

Način rada

Dvostruka vibracijska dobava, optička kontrola i automatsko razdvajanje

Rasuti metalni komadi dobavljaju se preko dva kružna vibrododavača s AFAG pogonom, postavljena paralelno radi povećanja takta. Oba kružna vibrododavača orijentiraju komade i predaju ih na zajednički linearni vibrododavač s dvije staze.

Na kraju linearnog vibrododavača komade preuzima kotač, čija je konstrukcija prošla više iteracija razvoja dok nije postignuto pouzdano preuzimanje svakog komada. Okidanjem senzora Sensopart pametna kamera na Profinetu snima komad i šalje izmjerene dužine u Siemens PLC.

PLC uspoređuje izmjerene vrijednosti s tolerancijama i odlučuje o ispravnosti komada. Dobri komadi se pneumatski ispuhuju u kutiju za dobre, dok neispravni jednostavno padaju u kutiju za škart.

Upravljanje

Sučelje i upravljačka logika

Elektroormar sa Siemens PLC-om i HMI upravljačko sučelje čine standardnu upravljačku stanicu stroja LINKO.

Fizička upravljačka stanica

Elektroormar sa Siemens PLC-om
Tipke start/stop i nužni isklop
Signalna svjetiljka statusa

Funkcionalnosti

OPC UA zapis proizvodnih podataka u CSV datoteke
Prikaz statusa dobavljanja, kontrole i razdvajanja komada
Konfiguracija tolerancija za optičku kontrolu
Prikaz alarma i grešaka

Ugrađena oprema i značajke

Tehnički detalji stroja

Dvostruko kružno dodavanje

Dva kružna vibrododavača s AFAG pogonom paralelno doziraju komade na zajednički linearni vibrododavač s dvije staze, čime je postignut takt od 90 komada u minuti.

Kotač

Komade s linearnog vibrododavača preuzima specijalni kotač razvijen kroz više iteracija dizajna dok nije postignuto pouzdano i ponovljivo preuzimanje svakog komada.

Sensopart kamere na Profinetu

Okidanjem senzora kamera snima komad i šalje izmjerene dužine u PLC, koji ih uspoređuje s tolerancijama i odlučuje o ispravnosti.

OPC UA zapis proizvodnje

PLC softver preko OPC UA protokola bilježi tijek proizvodnje u CSV datoteke, dostupne za daljnju analizu.

Centralni nadzorni PC

Sva tri izrađena stroja spojena su na zajednički PC s backend aplikacijom koja preko OPC UA servera prikuplja i bilježi podatke.

Namještanje alata kamere

Tolerancije se postavljaju u PLC-u dok PC služi za prikaz obrade slike te namještanje alata za kamere.

Galerija

Elektroormar i HMI sučelje

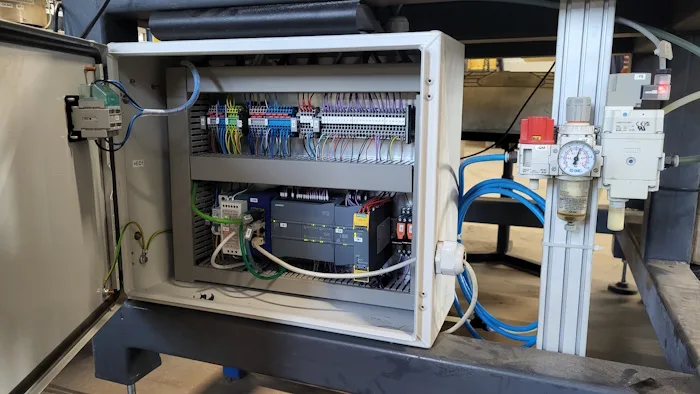

Siemens PLC u elektroormaru stroja LINKO za optičku kontrolu metalnih komada

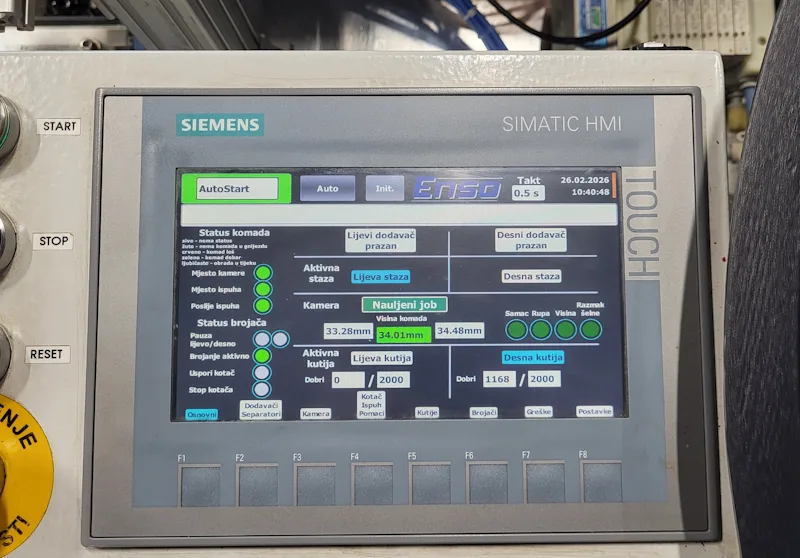

HMI upravljačko sučelje stroja LINKO s OPC UA zapisom proizvodnje u CSV
