EPRI - stroj za označavanje elektroničkih komponenti
Stroj koji dvoosnim servo pozicioniranjem označava elektroničke komponente u tacni, komad po komad, za TDK Šumperk.
Iz povjerljivosti s klijentom TDK Šumperk, fotografija stroja EPRI nije javno dostupna.
Označavanje komponenti u XY prostoru prema poziciji osi
EPRI označava elektroničke komponente za TDK Šumperk u Češkoj. Tacna s neoznačenim komponentama umeće se u stroj na prihvat koji je ispravno pozicionira, a pozicioniranje u XY prostoru izvode dvije servo osi koje na sebi nose glavu printera.
Visina glave printera (Z os) ručno se podešava, dok PLC upravlja X i Y osima i, ovisno o njihovom položaju, šalje nalog printeru da izvrši označavanje. Glava printera je Markem-Imaje, s unaprijed definiranim porukama za ispis, a s PLC-om komunicira putem Etherneta - ovisno o receptu, PLC šalje telegrame kojima mijenja poruku koju printer ispisuje. Na kraju ciklusa osi se vraćaju u početni položaj i tacna s jednako označenim komponentama može se izvaditi, spremna za daljnju obradu.
Sučelje i upravljačka logika
Upravljanje strojem izvedeno je PLC-om, dok komunikaciju operatera sa strojem osiguravaju HMI panel i tipkala.
Tehnički detalji stroja

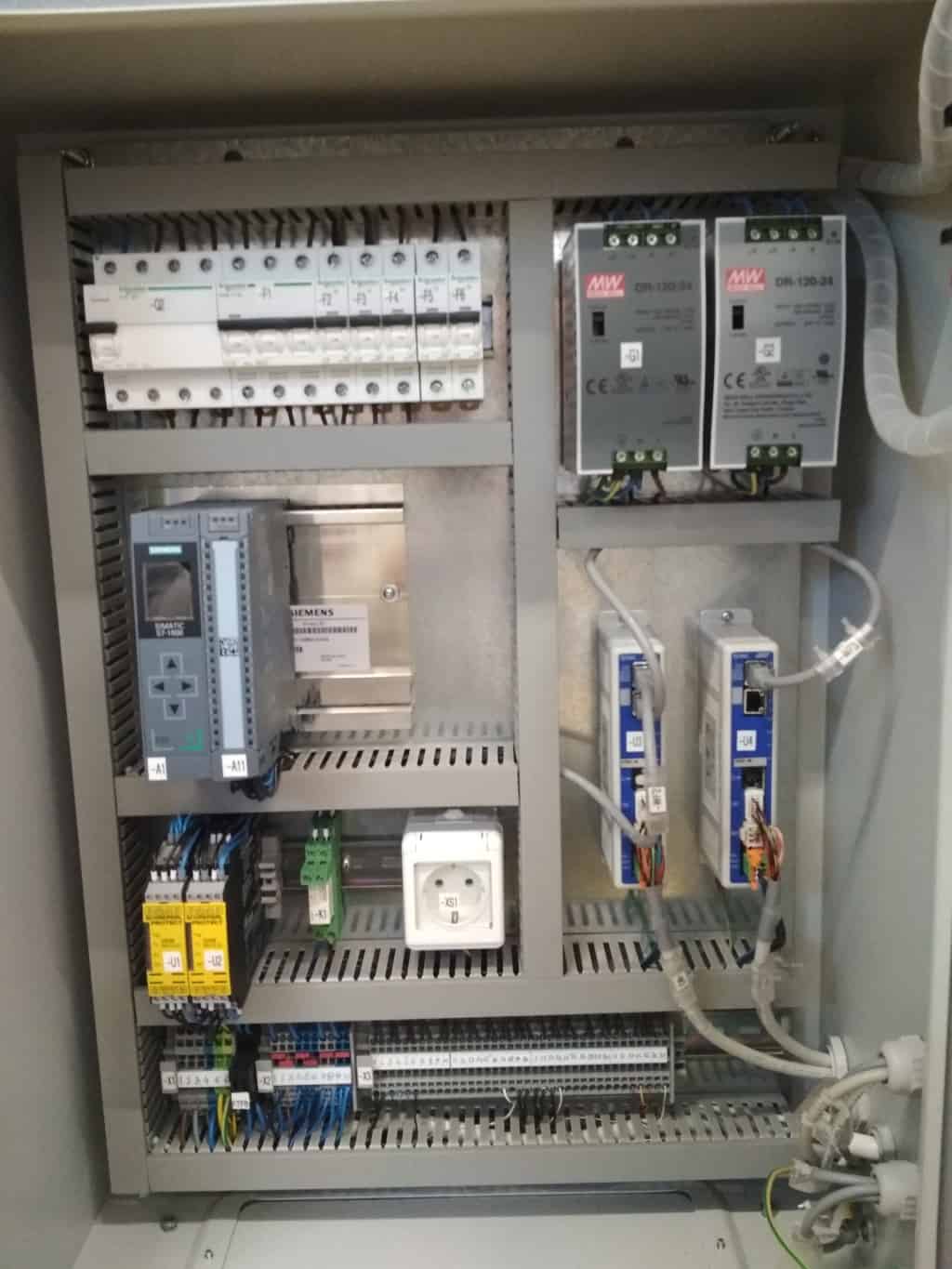

Upravljački ormar
