StrojElektronička industrija

KOTRA - stroj za izbijanje elektroničkih komponenti

Stroj koji hidraulično-pneumatskom prešom izbija elektroničke komponente iz rastera i samostalno upravlja spremnicima za pune i prazne rešetke za TDK Croatia.

CAD render stroja KOTRA za izbijanje elektroničkih komponenti

Klijent

TDK Croatia

Lokacija

Kutina, Hrvatska

Godina izrade

2020

Aktuatori

Električne osi, pneumatski cilindri, hidraulički cilindar, trake

Upravljanje

PLC, HMI panel

Sigurnost

Posebna sigurnosna kategorija (hidraulično-pneumatska preša)

Način rada

Od punog nosača do rešetke spremne za daljnju obradu

KOTRA automatski transportira, izbija i slaže elektroničke komponente na rešetke za TDK Croatia u Kutini. Nosač s punim komadima pozicionira se na prešu, dok transporter preše istovremeno dobavlja praznu rešetku ispod nje - manipulaciju izvode električne osi s vakuumskim hvataljkama, pneumatski cilindri i pokretna traka.

Preša, opremljena s više alata, izbija komade izravno na rešetku. Rešetka s izbijenim komadima putuje do kraja transportera preše, gdje je manipulator prebacuje na izlazni transporter i slaže u stog spreman za daljnju obradu.

Upravljanje

Sučelje i upravljačka logika

Budući da se za izbijanje koristi hidraulično-pneumatska preša koja spada u posebnu sigurnosnu kategoriju strojeva, najveći dio upravljačke logike posvećen je sigurnosti i autonomiji rada.

Fizička upravljačka stanica

HMI panel
Tipkala za upravljanje strojem
Spremnici za pune i prazne nosače komada
Spremnik za prazne rešetke

Funkcionalnosti

Nadzor ciklusa preše i manipulatora
Praćenje popunjenosti spremnika za rešetke
Signalizacija grešaka na transporteru i preši

Ugrađena oprema i značajke

Tehnički detalji stroja

Hidraulično-pneumatska preša

Izvedena prema posebnoj sigurnosnoj kategoriji strojeva, s više alata za izbijanje na istoj rešetki.

Autonomni spremnici

Zasebni spremnici za pune i prazne rešetke produžuju rad stroja bez potrebe za stalnom prisutnošću operatera.

Vakuumska manipulacija

Električne osi s vakuumskim hvataljkama precizno pozicioniraju rešetke između faza procesa.

Slaganje u stog

Izlazni manipulator slaže gotove rešetke u stog spreman za daljnju obradu.

Galerija

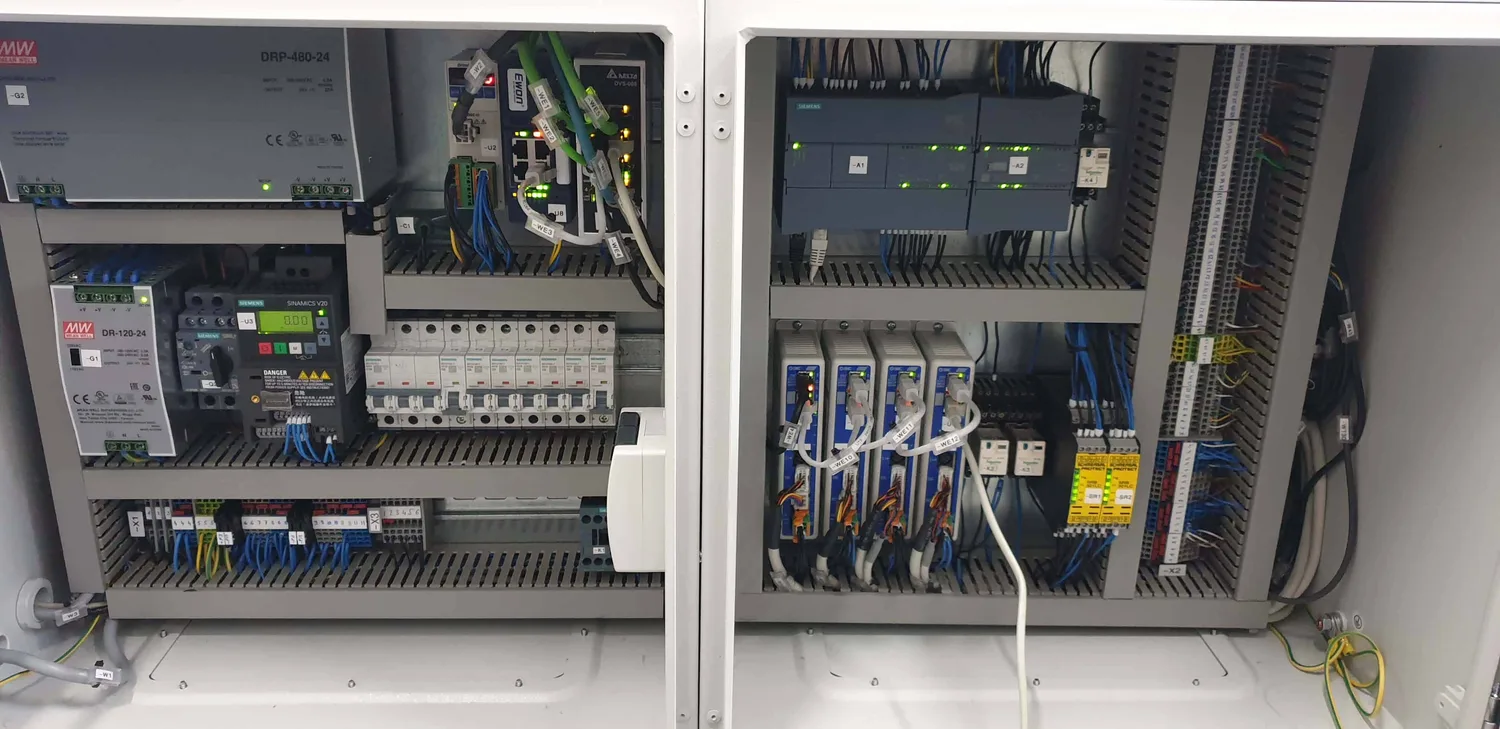

Upravljački ormar

Elektroormar stroja KOTRA za izbijanje elektroničkih komponenti

Case study

Realizirano u projektu: TDK Croatia

Pročitajte kako KOTRA radi bez grešaka i bez potrebe za servisom, uz autonomno upravljanje spremnicima za rastere.

Pogledajte case study →
