StrojOptička kontrola i mjerenje

PLOK - stroj za optičku kontrolu i pakiranje

Stroj koji orijentira plastične dijelove, optički ih provjerava sa svih šest strana te automatski pakira ispravne komade u kutije na izlazu.

CAD render stroja PLOK izrađen u SolidWorksu

Upravljanje

Siemens S7-1200 + HMI

Aktuatori

Okretni stol (Nanotec motor), pneumatski rotacijski prebacivač, AFAG vibrododavač

Senzorika

2x Baumer kamera na Profinetu, plava LED rasvjeta (6 snimanih površina)

Sigurnost

Nužni isklop

Signalizacija

RGB signalna kolona

Izlaz

3 kutije s automatskom izmjenom

Način rada

Šest snimljenih površina prije odluke o pakiranju

AFAG vibrododavač orijentira plastične dijelove i predaje ih linearnom dodavaču, gdje stoper propušta komad po komad na optičku kontrolu. Prva Baumer kamera na Profinetu, uz plavu LED rasvjetu prilagođenu plastičnim komadima, snima gornju površinu, nakon čega pneumatski rotacijski prebacivač postavlja komad na okretni stol pogonjen Nanotec motorom.

Na okretnom stolu druga Baumer kamera snima preostale bočne površine kroz korake rotacije, čime se svaki komad optički provjerava sa svih šest strana. Siemens S7-1200 PLC na temelju rezultata uključuje puhalicu za ispravne ili neispravne komade te broji komade u tri izlazne kutije, koje se automatski izmjenjuju kada se ciklus napuni.

Upravljanje

Sučelje i upravljačka logika

Standardno sučelje za rad sa strojem: HMI panel, a ispod njega fizičke tipke start/stop te tipkalo za nužni isklop - ista upravljačka stanica kakvu operateri poznaju s ostalih ENSO strojeva. RGB signalna kolona operaterima izdaleka pokazuje status stroja.

Fizička upravljačka stanica

HMI panel s tipkama start/stop
Nužni isklop
RGB signalna kolona
Dvoja vrata za pristup spremniku kutija

Funkcionalnosti

Prikaz koraka ciklusa orijentiranja, kontrole i pakiranja
Brojanje komada po kutiji
Ručno upravljanje strojem
Prikaz alarma i grešaka

Ugrađena oprema i značajke

Tehnički detalji stroja

Kontrola sa svih šest strana

Dvije industrijske Baumer kamere na Profinetu, u kombinaciji s pneumatskim prebacivačem i okretnim stolom, snimaju sve površine jednog komada prije odluke o ispravnosti.

Plava LED rasvjeta

Plava rasvjeta prilagođena je kontrastu plastičnih komada i osigurava pouzdano prepoznavanje grešaka.

Okretni stol na Nanotec motoru

Nanotec motor precizno pozicionira komad kroz korake rotacije potrebne za snimanje bočnih površina.

Pneumatski rotacijski prebacivač

Nakon snimanja gornje površine, pneumatski rotacijski prebacivač postavlja komad na okretni stol.

Automatska izmjena kutija

Tri pozicije za kutije na izlazu omogućuju neprekidan rad bez ručne intervencije operatera.

Siemens S7-1200 upravljanje

PLC koordinira AFAG dobavu, pneumatski prebacivač, okretni stol i ispuhivanje ispravnih odnosno neispravnih komada kroz cijeli ciklus.

Galerija

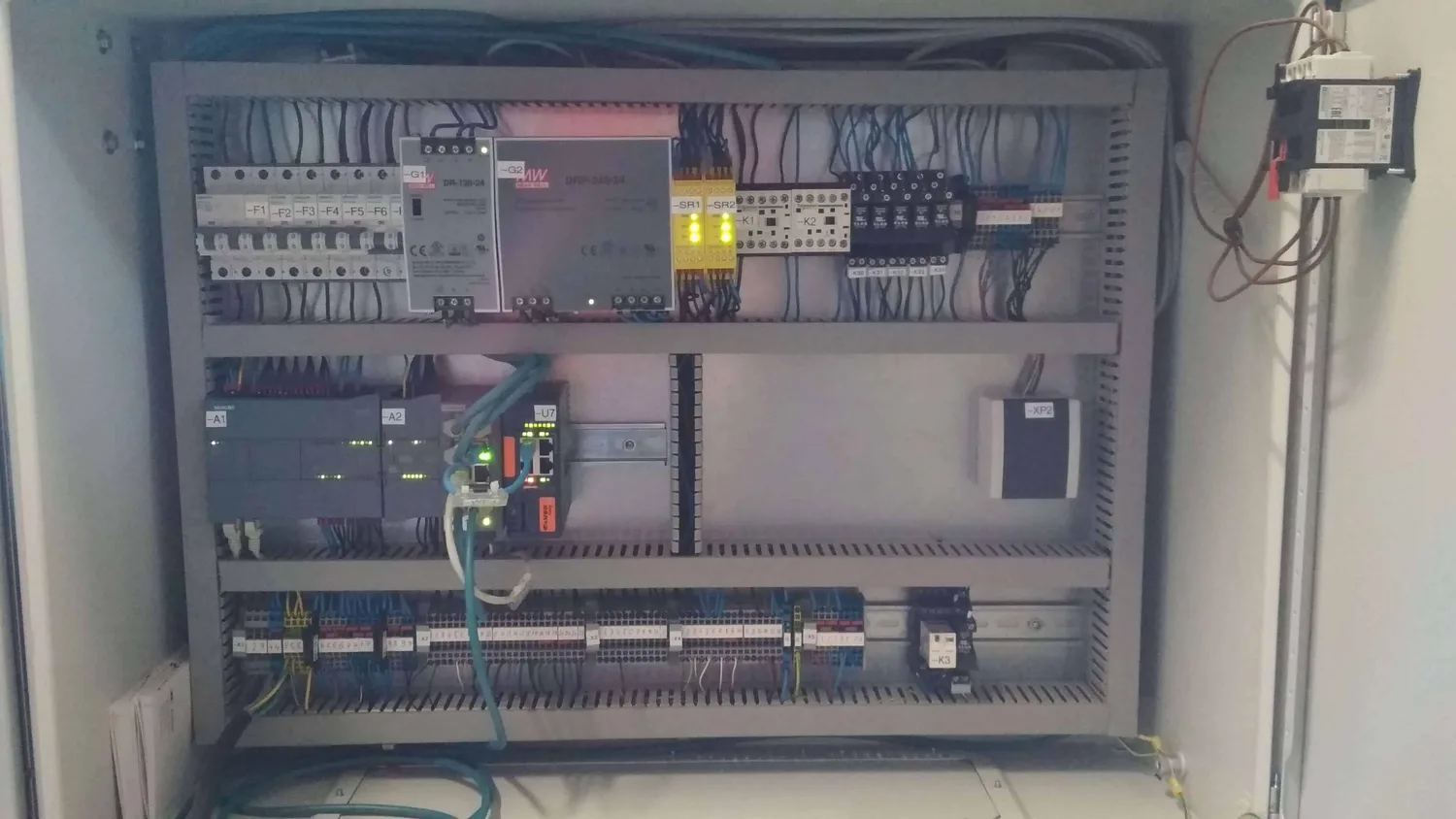

Elektroormar

Video

Stroj u pogonu
