Nadzor struje galvanizacije u stvarnom vremenu za TDK Croatia

Na proizvodnoj liniji za galvanizaciju kvar u kadama otkrivao se tek nakon završetka procesa. Razvili smo web SCADA aplikaciju koja javlja kvar čim se dogodi, umjesto nakon što uništi sljedeću turu.

Klijent

TDK Croatia

Lokacija

Kutina, Hrvatska

Industrija

Elektronička industrija

Platforma

React, ASP.NET Core

01 - Izazov

Kvar u kadi otkrivao se tek kad je šteta već nastala

Na proizvodnoj liniji za galvanizaciju kod TDK Croatia u Kutini postojao je problem u detekciji kvara u kadama za galvaniziranje - kvar se često detektirao tek nakon što se cijeli proces završi.

Klijent je želio da se problem detektira čim se dogodi, kako bi se kvar mogao odmah otkloniti i spriječiti da se ponovi na sljedećoj turi galvaniziranja, umjesto da se robu koja dolazi na obradu nesvjesno izlaže neispravnoj kadi.

02 - Rješenje

Strujni mjerni transformatori na svakoj kadi, obrađeni kroz web SCADA

Na svaku kadu ugrađeni su strujni mjerni transformatori koji analogno mjere struju. Signal dolazi na PLC, koji podatke obrađuje i šalje na bazu podataka - odatle ih backend aplikacija dodatno obrađuje, a frontend servira operateru na ekran.

Sustav je građen na real-time arhitekturi: React aplikacija služi kao centralna nadzorna ploča za operatere, dok ASP.NET Core backend komunicira s PLC-om i kombinira REST API za povijesne podatke sa SignalR (WebSocket) tehnologijom za prijenos podataka u stvarnom vremenu, uz integraciju s postojećom bazom podataka naručitelja.

Real-time prijenos podataka

Vrijednsoti struje prenose se s PLC-a izravno na ekrane operatera bez kašnjenja, ključno za detekciju trenutnih skokova ili padova struje u kadama.

Upravljanje greškama i operaterima

Potpuni CRUD sustav za popis operatera i klasifikaciju grešaka daje klijentu punu kontrolu nad administracijom sustava.

Napredna vizualizacija

Dinamičko generiranje grafova kombinira povijesne i trenutne podatke, što olakšava usporedbu i analizu trendova kvarova.

03 - Rezultat

Pravodobna detekcija kvara umjesto otkrića nakon štete

Real-time

nadzor struje na svakoj kadi za galvanizaciju

Strujni transformatori

spojeni na ulaz PLC-a

Backend aplikacija

komunicira s PLC-om, piše po bazi podataka i servira podatke na front

Manje škarta

pravodobna dojava kvara prije sljedeće ture galvanizacije

Galerija

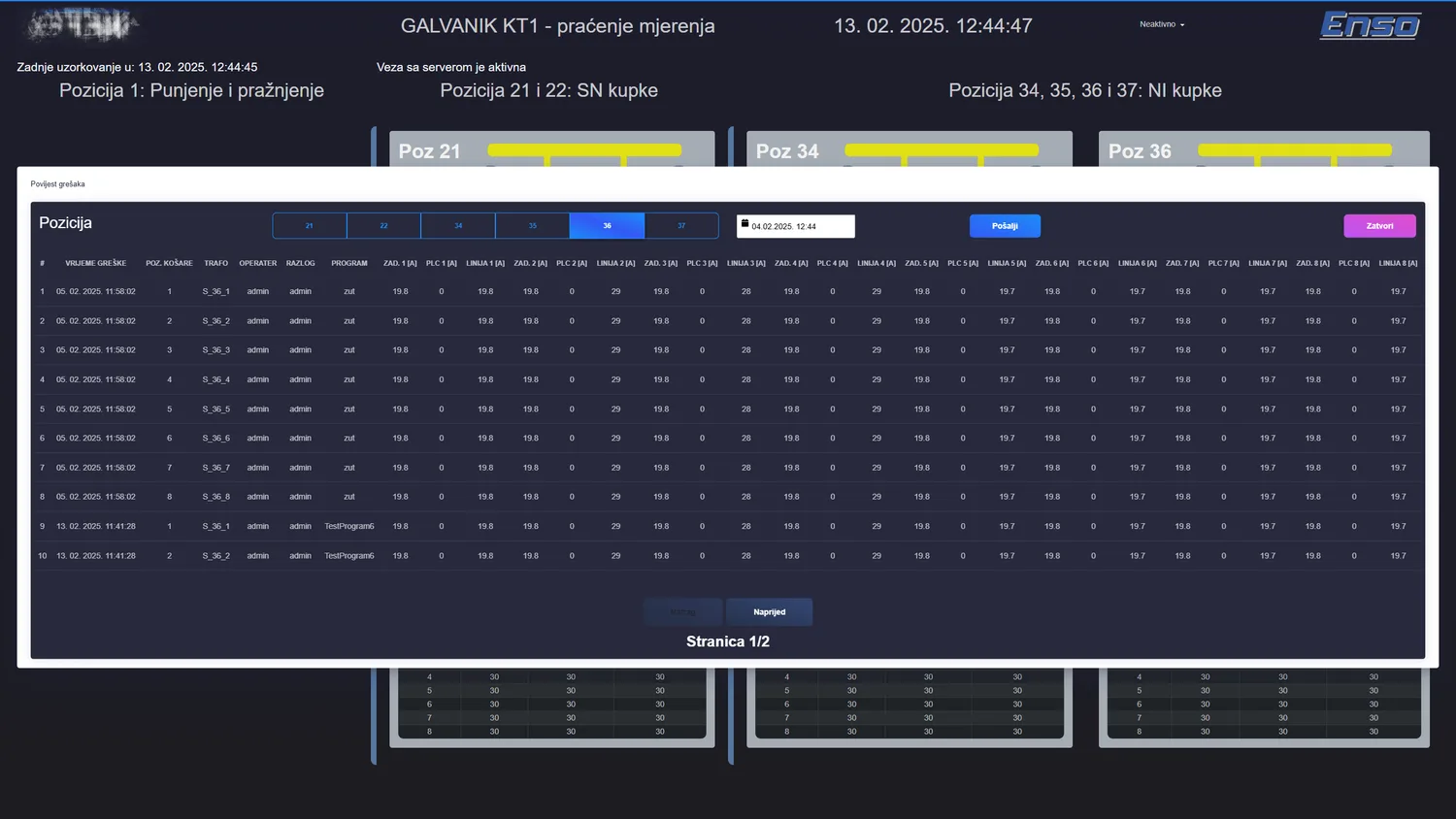

Log grešaka u vremenskom intervalu, TDK Croatia

Alarmiranje kvara na SCADA dashboardu za nadzor struje galvanizacije, TDK Croatia

Početna stranica aplikacije Galvanik, TDK Croatia
